| 扫描模式 | 手持式,固定式 | 扫描技术 | 激光扫描 |
|---|---|---|---|
| 扫描精度： | 0.06 – 0.1 mm | 品牌： | 思看科技 |
| 工作距离： | 0.30 m ~ 2.50 m | 扫描光源： | 激光 |
| 分辨率： | 扫描速度： | 6,450,000次测量/秒 | |
| 输出格式： | obj,stl | 参考价格： | 暂无 |
咨询方式：

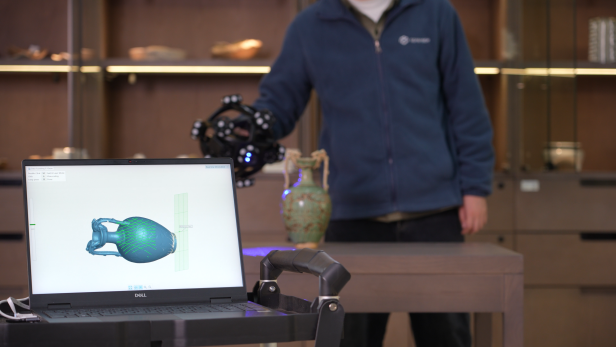

KSCAN-X智能无线超广大面幅三维扫描仪，沿袭思看科技创新性智能无线和混合摄影测量技术的强大基因，以无界扫描能力重新定义工业大范围扫描的新标准。
基本参数
型号 | KSCAN-X | |
扫描模式 | 大面幅扫描 | 大面幅扫描 |
中距离扫描 | 中距离扫描 | |
深孔扫描 | 深孔扫描 | |
摄影测量 | 摄影测量 | |
精度(1) | 中距离扫描 | 中距离扫描 |
大面幅扫描 | 大面幅扫描 | |
体积精度(1)(2) | 0.075 mm + 0.010 mm/m | |
最高扫描速率 | 6,450,000次测量/秒 | |
最大扫描面幅 | 2600 mm × 1800 mm | |
工作距离 | 0.30 m ~ 2.50 m | |
部件尺寸范围 | 0.5 m ~ 15 m | |
激光类别 | ClassⅡ(人眼安全) | |
最小点密度 | 0.1 mm | |
尺寸 | 344 mm × 124 mm × 99 mm | |
基线距离 | 235 mm | |
设备连接 | 接口方式 | USB3.0 Type-B |
无线标准 | Wi-Fi 6，802.11a/b/g/n/ac | |
无线连接方式 | 支持双网卡 | |
智能无线模式 | 支持 | |
不间断供电 | 支持 | |
环境适应能力 | 工作环境 | 无风扇设计，适合车间场景使用 |
工作温度 | -10℃ ~ 40℃ | |
工作湿度 | 10% ~ 90% RH | |
防护等级 | IP50 | |
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U,CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U,CN106500627B, CN106500628B, CN206132003U,CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1,US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B | |
(1) ISO 17025 实验室认可：依据JJF1951规范、VDI/VDE 2634 part3标准，对此性能进行评估。 (2) 搭配800 mm高精度标尺 | ||
* 本公司保留对本网站中所描述的参数及图片在法律范围内解释及修改的权利。 | ||
超大景深
扫描景深覆盖0.3m-2.5m，兼容超大型工件远距离大范围快速捕捉和中大型工件精密测量，带来更佳、更流畅的高效扫描体验，大幅缩短检测周期。
深孔测量无死角
KSCAN-X具有较同类型产品更小巧、更轻盈的形态，凭借着更短的基线距离，搭载深孔探测专用1束蓝色激光线，采集深孔及死角如管道内壁、齿轮齿槽等隐蔽部位优势显著，能够有效保证最终数据采集的完整性。
适用行业
APPLICABLE INDUSTRY
机械制造
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
三维激光扫描与虚拟现实
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
文物雕塑
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
教育科研
HSCAN扫描仪可以在项目研究、学科建设、学生技能培训和专业实验室建设等各个方面发挥作用。
汽车行业
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件最以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描优先域能发挥重要作用。
航空航天船舶
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
轨道交通
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
家居家装
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
