❖ 工业领域，如自动化工厂的抓取上下料、焊接打磨切割、生产过程的产品检测以及拆码垛等。
❖ 消费领域，常见无人售货机的刷脸支付、小区/学校/高铁站等人脸识别门禁系统，以及牙科中的牙齿模型扫描和医美行业的面部美容前后三维重建等。
显然，在视觉项目的开发与部署过程中，3D相机的选型具有举足轻重的地位。
那么，如何更好地选择一款合适的3D相机呢？我们首先需要深入了解3D相机的主要工作原理及其优劣势，同时掌握不同厂商3D相机的主要特性和重要参数。只有对这些有了深入了解，我们才能为项目挑选到最合适的3D相机，加速项目的落地实施。
1、双目视觉原理
双目立体视觉由三角法原理进行三维信息的获取，即由两个摄像机的图像平面与被测物体之间构成一个三角形。已知两个摄像机之间的位置关系和物体在左右图像中的坐标，便可以解算出两摄像机公共视场内物体的空间位置信息。所以，双目视觉系统一般由两个摄像机构成。其原理图如下所示：
双目视觉成像原理
根据相似三角形得到以下等式进而推算出Z：
2、激光三角测量原理
激光头与摄像头在同一水平线（称为基准线）上，距离为s，摄像头焦距为f，激光头与基准线的夹角为β。假设目标物体在点状激光器的照射下，反射回摄像头成像平面的位置为点P。
激光三角测量原理
由几何知识相似三角形可得：
f/x=q/s ==> q=fs/x
3、结构光3D成像原理

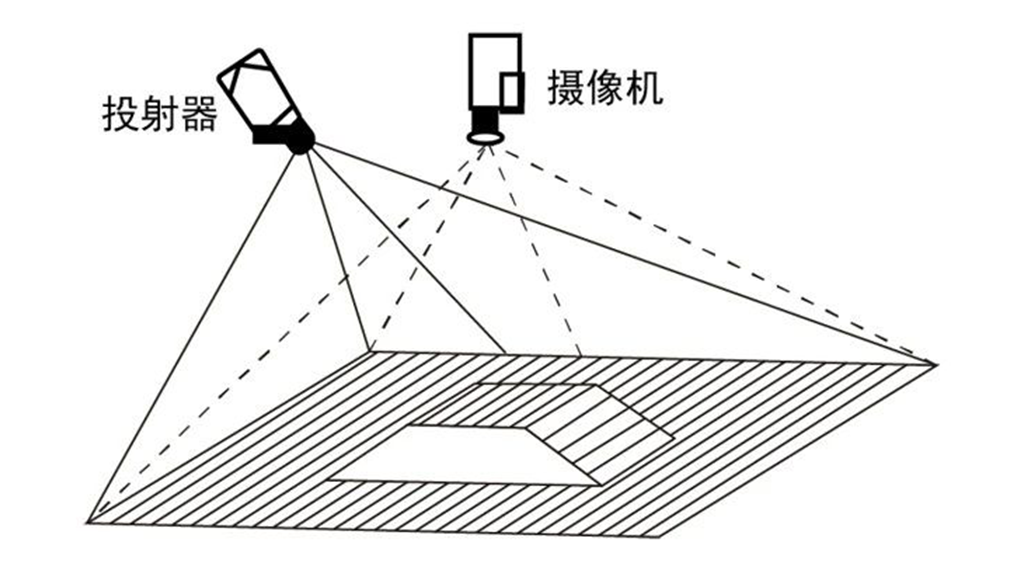

结构光法属于主动式测量，通过投射器将编制好的编码结构光投射到物体表面，编码结构光经过物体表面高度的调制后产生扭曲并被摄像机接收，通过后期图像处理和解码完成像素点匹配，最后基于三角测量原理实现物体的三维重建。
结构光3D成像原理
4、TOF成像原理
TOF是通过连续或脉冲波打在物体表面，再通过传感器接收返回的光，通过测量波的飞行时间测得物体的距离，根据调制方法的不同，一般可以分为两种：脉冲调制和连续波调制。
❖ 脉冲调制：原理比较简单，它直接根据脉冲发射和接收的时间差来测算距离。
脉冲调制

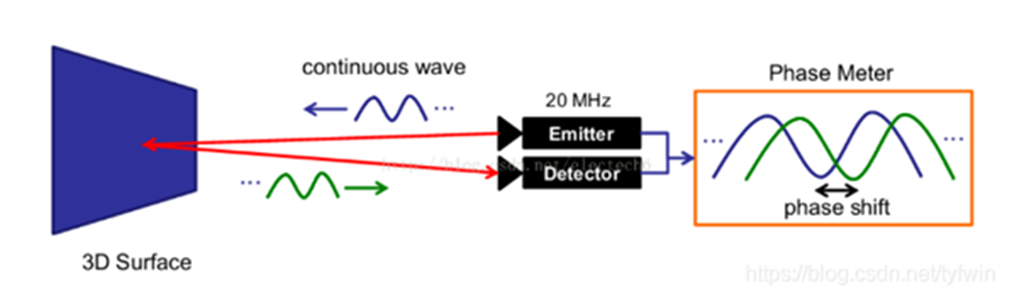

❖ 连续波调制：实际应用中，通常采用的是正弦波调制。由于接收端和发射端正弦波的相位偏移和物体距离摄像头的距离成正比，因此可以利用相位偏移来测量距离。
连续波调制
上述成像方案的优劣势如下：
❖ 在光源的依赖性上：基于主动光技术的三维成像，其成像时内部自带光源，不依赖外部环境光，而非主动光技术的双目方案，其成像则依靠外界光，无法适应昏暗的应用场景。
❖ 在成像质量与精度上：线激光结构光方案（丝级）＞条纹光栅结构方案（亚毫米级）＞散斑结构光方案（毫米级）＞TOF方案（厘米级）。
❖ 在成像速度上：TOF方案＞散斑结构光方案＞条纹光栅结构光方案＞线激光结构光方案。
3D相机的选型需关注以下几个典型指标：
1、3D相机分辨率与像元
分辨率作为相机的基本参数之一，是指传感器（CCD或CMOS）芯片靶面排列的像元数量。
❖ 面阵相机的分辨率用水平和垂直分辨率表示，如：1280（宽）× 1024（高）；
❖ 线阵相机的分辨率通常表示为K，如1K（1024），表示一行有1024个像元。
在对同样大的物体成像时，分辨率越高，越能够显示更多细节。
2、3D相机的成像时间
成像时间，一般约定为成像的延时，包含：投射+拍摄+点云计算+数据传输的过程的耗时。
3、3D相机的FOV

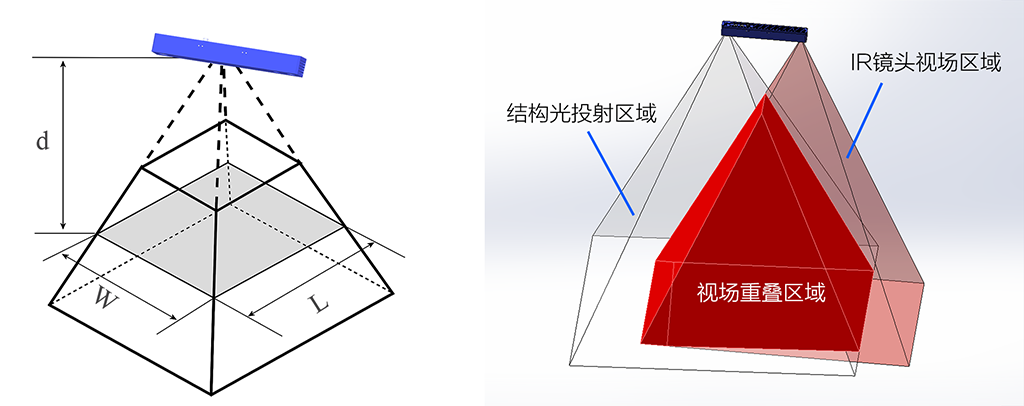

以单目结构光相机为例，其有效的视场范围为其结构光投射器的视场与其镜头成像视场的重叠区域为有效区域。如下图红色区域为有效视场范围：
3D相机FOV示意
4、3D相机的工作距离和景深
工作距离指3D相机的最近端的拍摄离被测物表面的距离及最远的距离的区间，景深是指最近端和最远端的工作距离的差值。
对于景深的选择，以普通的深框抓取为例：
其W和H方向的点云需要覆盖700mm*500mm，咱们在选型的时候需要确定其能满足这个视野时相机的工作距离，同时，在该距离下再加上料框的高度即为相机实际需要架高的高度，料框的高度即为我们选型相机时需要的景深。
5、3D相机的精度
精度测量有多个方面：
❖ 重复精度：多次测量的重复测量结果的误差；
❖ 相对平面度：取平面上的数十万个点云，拟合平面计算RMS值。
在精度的选型上，需要根据场景需要的精度指标来进行合理选择，如TOF目前可达厘米级，散斑结构光达毫米级；
6、3D相机的体积和重量
取决于相机的安装方式，及选用机械臂的负载，如果相机放在机械臂末端的话，需要考虑到机械臂的负载大小来对相机的重量选型，根据现场是否存在干涉来考虑对相机体积选型。
7、触发信号
相机分为软触发和硬触发两种模式。
❖ 软触发是通过调用厂商提供的软件SDK接口来触发相机进行拍照；
❖ 硬触发则是以外部信号源触发相机进行拍照，硬触发多为IO 触发：需给上升沿或者下降沿（数字电平从低电平（数字“0”）变为高电平（数字“1”）的那一瞬间（时刻）叫作上升沿。）
总结：没有最好的3D相机，只有最适合应用场景的3D相机，我们要根据现场的应用场景需要覆盖视野、需要的节拍，对应的精度等综合选择相机。
