| 扫描模式 | 固定式 | 扫描技术 | 激光扫描,光学雷达 |
|---|---|---|---|
| 扫描精度： | > 0.1 mm | 品牌： | Artec 3D |
| 工作距离： | 0.5 - 130 m | 扫描光源： | 激光 |
| 分辨率： | 10米距离，3毫米分辨率 | 扫描速度： | 200万点/秒 |
| 输出格式： | obj,stl,asc,ply,WRL,AOP,PTX,E57,XYZRGB | 参考价格： | 暂无 |
咨询方式：
远距三维扫描仪快如闪电，用于高精度专业数据采集
Artec Ray II简介
高精度无线远距Ray II激光三维扫描仪能助您精准、快速地捕获大型与超大型物体、场景或面积，距离可达130米之远。点位精度满足严苛的专业标准，测角精度位于同类产品中领先水平。
这款专业的激光雷达解决方案是精准捕获大型物体的理想之选，如风力涡轮机、船用螺旋桨、飞机、桥梁、车间、刑侦现场、考古现场，可生成高品质三维扫描，可应对逆向工程、检验、记录案发现场、创建逼真的数字孪生、对民用基建进行长期评估。
无线Ray II扫描仪轻质、便携，您可以轻而易举地带去所需之处：几分钟即可捕获交通工具，几小时即可捕获飞机和完整建筑物。

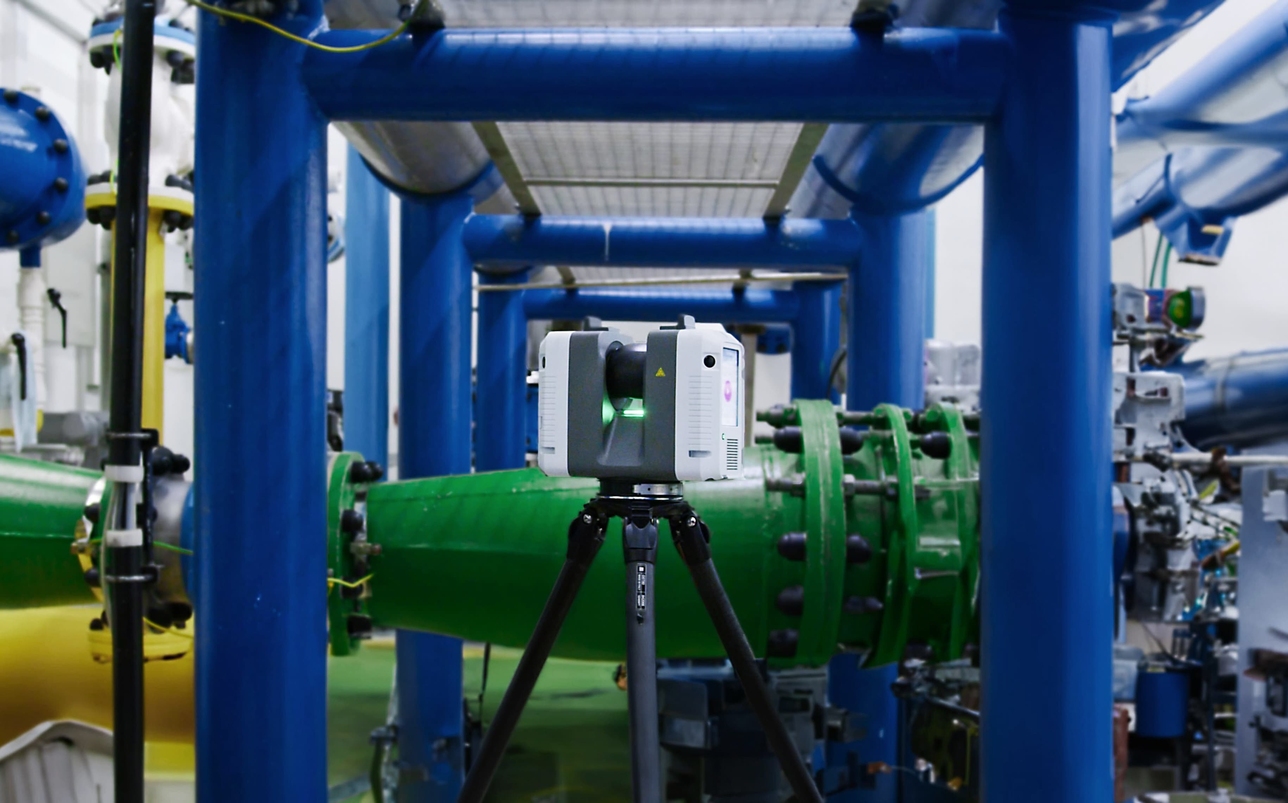

高速与远距工作能力
计量级精度
| 点位精度 @10m | 1.9 mm |
| 点位精度 @20m | 2.9 mm |
| 点位精度 @40m | 5.3 mm |
| 测角精度 | 0.87 mm @10m (或18 角秒) |
| 测距精度 | 1.0 mm + 10 ppm |
| 范围噪声 | 0.4 mm @10m – 0.5 mm @20m |
检查调整
精度证书
符合性声明
纹理出彩
Ray II拥有36百万像素的三摄像头系统，能探测出表面极小的不规则特征，且HDR纹理十分出彩。
栩栩如生
在遗迹保护领域，Ray II能以真实色彩还原表面细节。
关键证据
在法医鉴定领域，强化后的色彩精度有助于识别血迹等关键证据。
快速、便捷
| 分辨率 | 3 mm | 6 mm | 12 mm |
|---|---|---|---|
| 无纹理 | 1.7分钟 | 0.85分钟 | 0.4分钟 |
| 带纹理 | 2.7分钟 | 1.9分钟 | 1.4分钟 |
全面远距捕获

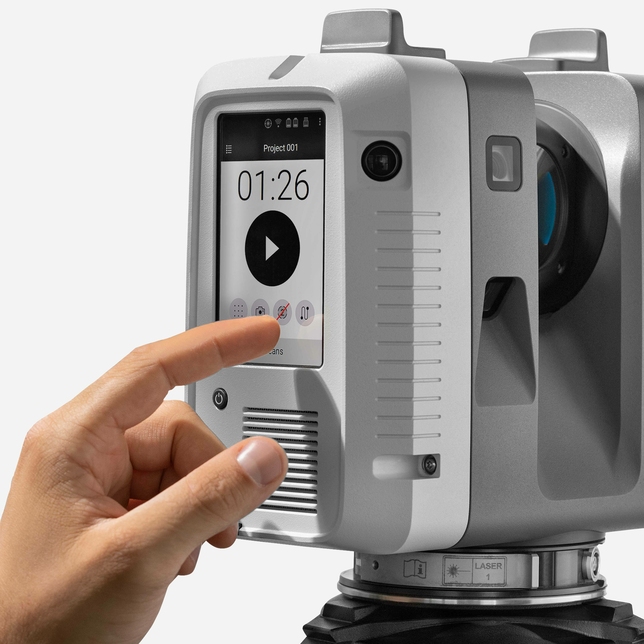

机载控制

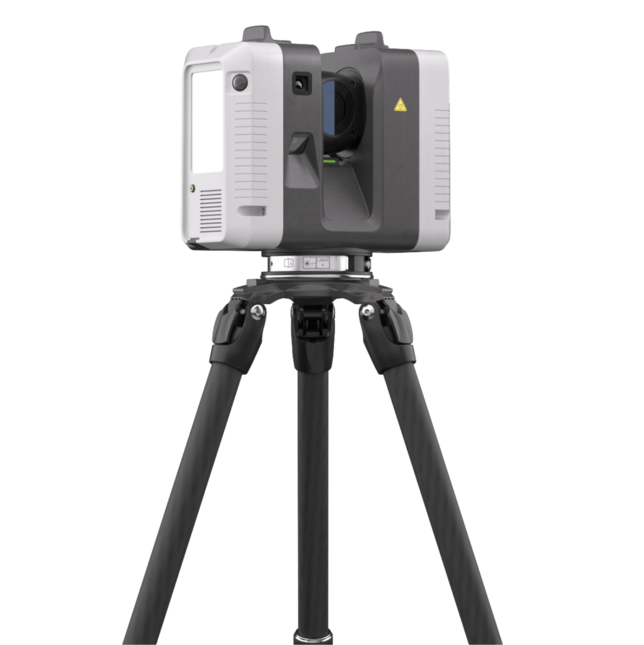

携带方便，架设快捷
远程扫描
机载实时配准
自动移除移动物体
持续供电系统
防水防尘保护：IP54 (IEC 60529)

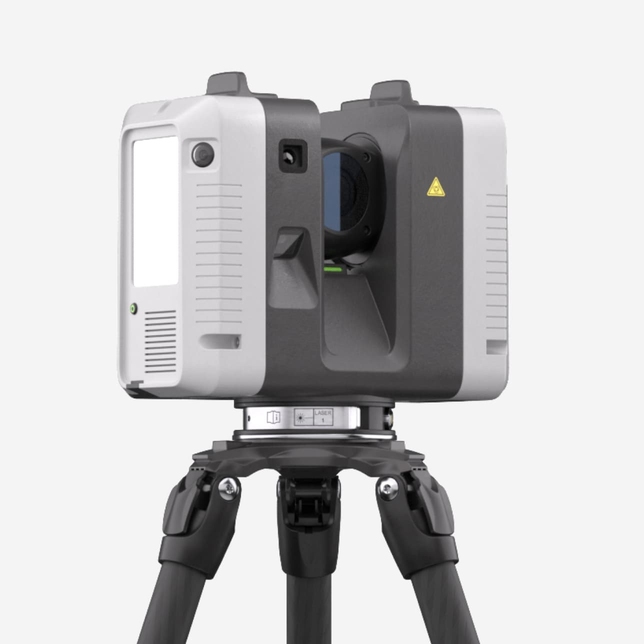

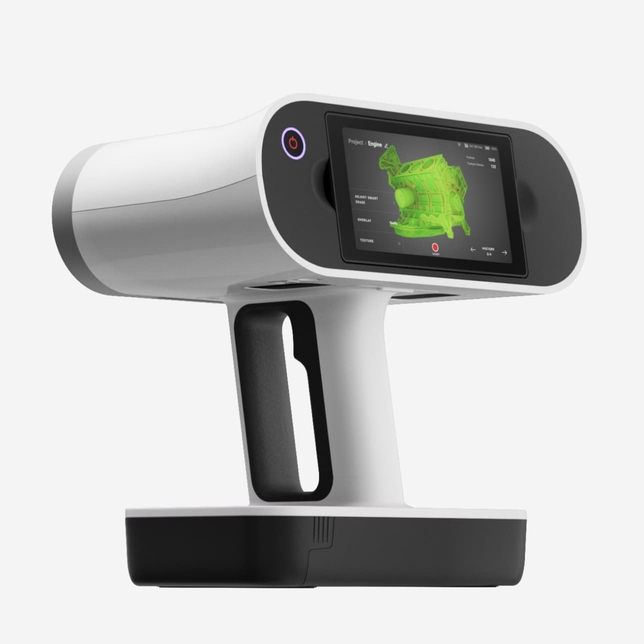

Leo的完美搭档
和动力强劲的无线扫描设备Artec Leo可完美搭档，快速捕获大型甚至超大型物体，精度高、覆盖面广。
双倍动力
两款智能无线扫描仪组合——Artec Ray II的范围和速度适合扫描完整场景和大型物体，手持式扫描仪Artec Leo适合扫描特定区域和角度。
适配所有埃太科扫描仪
短短几秒钟，远距Ray II即可集成至其他所有埃太科三维扫描仪。

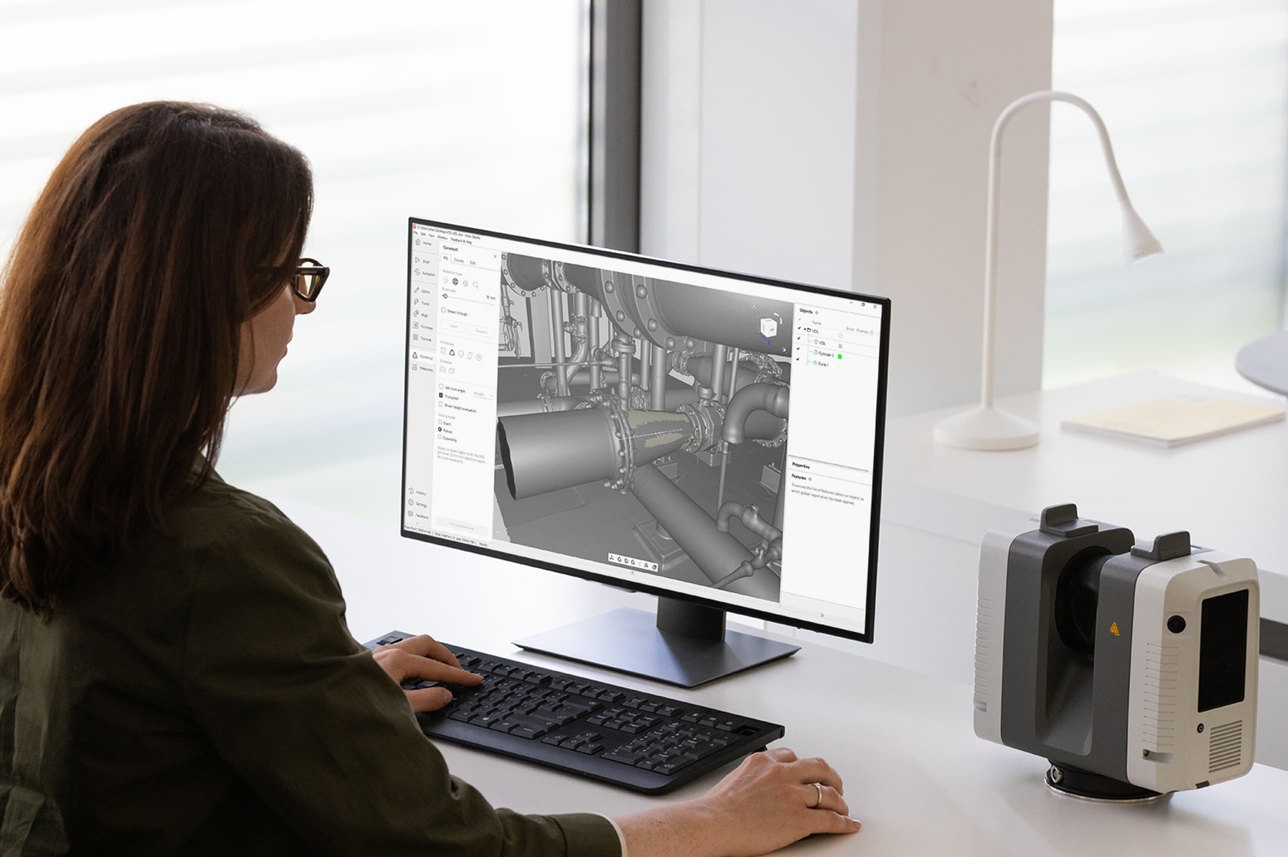

扫描至CAD导出功能
上传至Artec Studio，精准定位扫描，并拟合至CAD基本图元，随后导出至SOLIDWORKS或其他CAD软件，如需要质检，亦可直接导出至Geomagic Control X。
应用场景
- 航空航天
利用Ray II高达200万点/秒的强大捕获速率，工程师可以简化飞机检验、设计、开发、测试流程，飞行更快、更安全、更省油。
- 汽车
短短几分钟即可捕获机械外形和不规则表面，还能识别难以发现的缺陷，Ray II能生成高分辨率点云，可用于检验、碰撞测试、设计优化等工序。
- 数字孪生
Ray II扫描仪是制作数字孪生的理想之选，可达工业级精度、速度，在整个产品周期轻松捕获表面数据。
- 法医刑侦
调查人员可快速记录完整案发现场和证据，无线便携的Ray II开启了刑侦调查新时代。
- 质量检验
制造商和客户能毫不费力地检测出缺陷与不规则，加快生产过程，同时确保极高的产品质量控制水平。
- 逆向工程
Ray II配合Artec Studio扫描至CAD功能，即可在一众三维扫描仪中脱颖而出，计量级精度无可比拟，细节丰富的高品质扫描让逆向工程速度更快。
- 工业设计和制造
便携式Ray II揭开了3D细节的神秘面纱，助力设计师、工程师优化CAD项目，简化大型物体和设备的设计与原型设计流程。
- 遗迹保护
借助Ray II，文化与遗产保护专家可以用数字化的方式来保护无价的遗迹和文物，还能定期检查，将扫描制作成令人惊艳的3D模型，用于虚拟展览。
- 科学与教育
科研、教育工作者将得益于快速易用的Ray II，3D扫描极致清晰，带有鲜活的HDR纹理，能为不同学科领域带来发现与新知。
- 民用基建
Ray II将基建检验和设计工作提升至全新高度，采集结构的扫描精度和速度处于领先水平，提升驾驶安全和道路、桥梁、风力涡轮机、隧道、大坝等设施建造维护的复原能力。
- 考古
Ray II的创新技术，让考古学家轻松完成可直接使用的3D考古记载，用数字化方式保护文物与化石，并进行细致的遗址分析。
技术参数
精度与分辨率
点位精度:
1.9 mm @ 10 m
2.9 mm @ 20 m
5.3 mm @ 40 m
测角精度:
18 角秒 (0.87 mm @ 10 m)
测距精度:
1.0 mm + 10 ppm
分辨率:
3级可调设置：3 / 6 / 12 mm @ 10 m
范围噪声:
0.4 mm @ 10 m
0.5 mm @ 20 m
视角场与范围
视角场:
360° (水平) / 300° (垂直)
扫描范围:
0.5 - 130 m
速度
3D采集速率:
高达2,000,000点/秒
在10m距离下，无纹理扫描时间:
1.7分钟@ 3mm分辨率
0.85分钟@ 6mm分辨率
0.4分钟@ 12mm分辨率
在10m距离下，带纹理扫描时间:
2.7分钟@ 3mm分辨率
1.9分钟@ 6mm分辨率
1.4分钟@ 12mm分辨率
色彩捕获
相机系统:
3相机系统3600万像素，采集360°×300°全景影像范围，原始数据4.32亿像素
HDR:
自动，包围序列曝光度5级
操作
机载操作:
触摸屏，WVGA全彩色显示，480×800像素

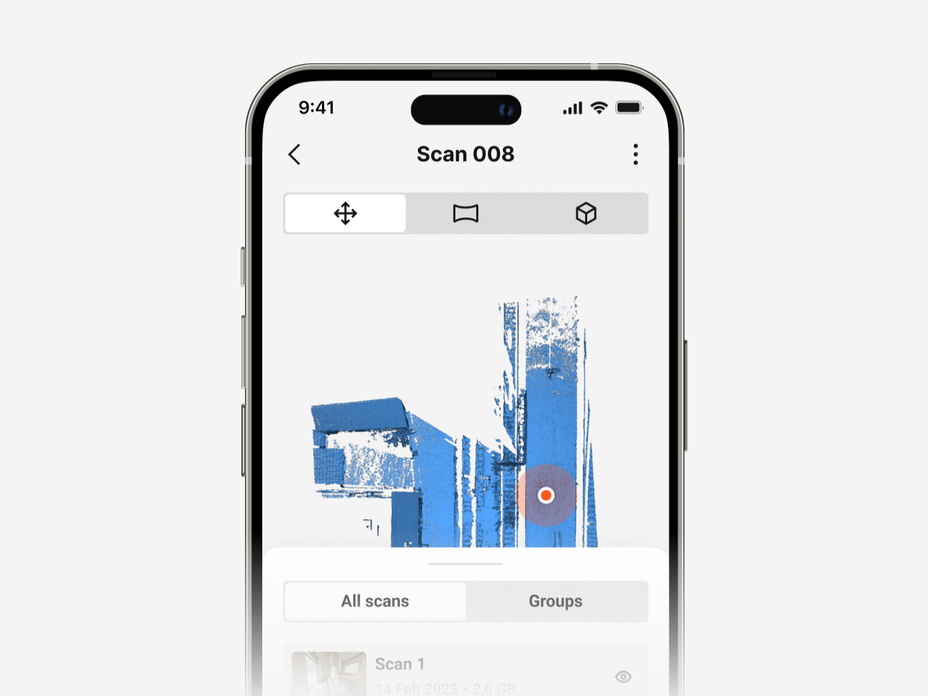

移动设备操作:
Artec Remote应用程序适用于iOS、安卓平板和智能手机，可实现：
- 远程控制扫描功能
- 设置选择
- 启动扫描
算法
实时配准:
VIS（视觉惯性系统）和IMU（视频增强惯性测量单元）实时计算两个连续站点间的相对位置，自动完成点云对齐
自动去除移动物体:
双重扫描技术删除移动物体的数据
检查与调整:
现场检查无目标角度参数
传感器
视觉惯性系统:
视觉提升惯性测量系统，实时追踪扫描仪相较于前一站点相对位置的运动轨迹
倾斜传感器:
基于IMU倾斜传感器，倾斜补偿精度18 角秒（适用正放或倒置方向，±10°范围内的倾角补偿）
地理定位传感器:
测高仪、指南针、全球导航卫星系统（GNSS）
界面
无线通讯:
集成无线模块WLAN（802.11 b/g/n）
数据存储:
AS256，256 GB、USB 3.0、可插拔的工业级闪存驱动器
硬件参数
扫描技术:
WFD波形数字化增强的飞行时间技术
激光安全等级:
1级（符合IEC 60825-1:2014），1550nm（不可见）
尺寸:
120mm×240mm×230mm
重量:
5.35 kg，标称（无电池)
安装机制:
快速安装在5/8''轻量级碳纤维三脚架或三脚架适配器上
电源
内部电池:
2块可充电锂电池（AEB364电池）
续航：长达4小时
重量：340克/块
外置电源:
GEV282 AC适配器
环境规格
工作温度:
-5 至 +40℃
存储温度:
-40 至 +70℃
工作最低温度:
-10 至 +40℃
防尘/防水:
固体颗粒/液体侵入保护 IP54 (IEC 60529)
