某360°大场景 3D 虚拟显示系统项目安装说明

安装说明书

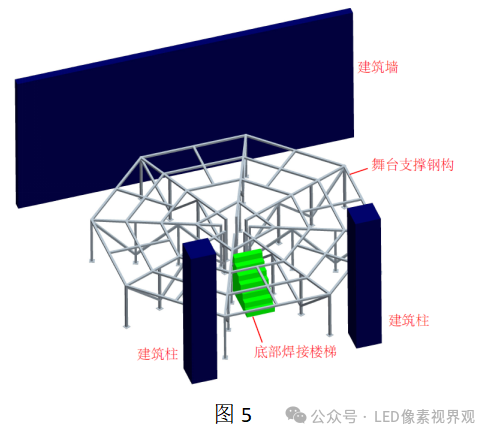

步骤1 如下图找好定位点，将舞台支撑钢构在地面上依次组装好，并与地面固定牢固。

步骤2 在8组支撑主钢构间用方通横拉连接加固。

步骤3 在舞台支撑钢构底部焊接上下用楼梯。

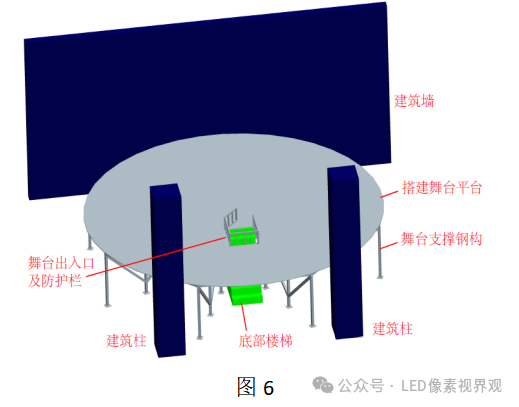

步骤4 在舞台支撑钢构上面搭建舞台平台，预留舞台出入口做好出入口防护栏。

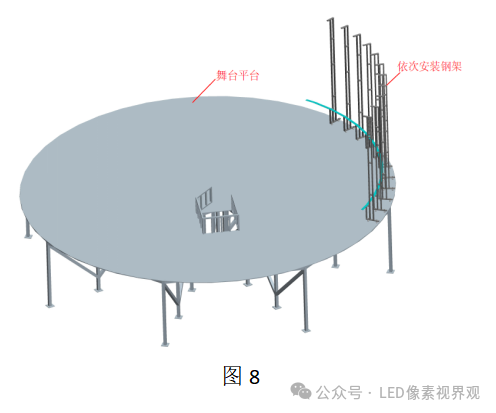

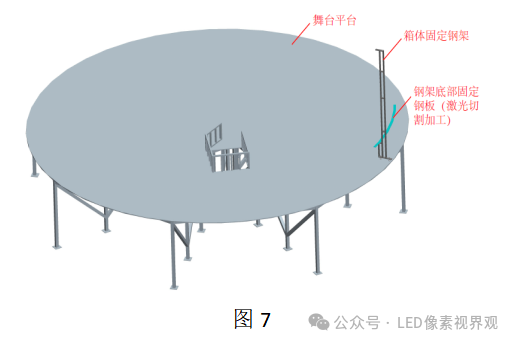

步骤5 找出舞台圆中心点，在对应半径5.032M的位置安装箱体固定钢架。（用钢架底部固定钢板依次连接钢架）

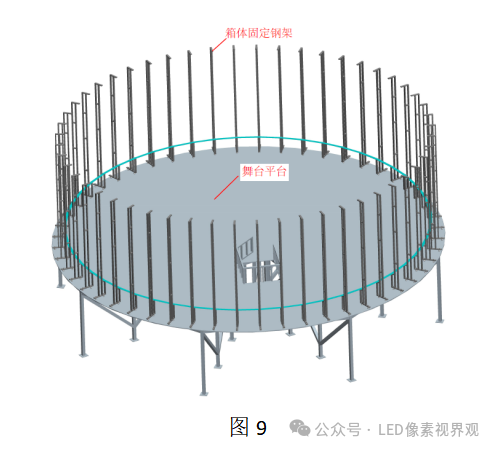

步骤6 利用红外线测量工具对围成一圈的钢架进行精确定位调整。（来确保第一个跟最后一个箱体的拼缝效果）。

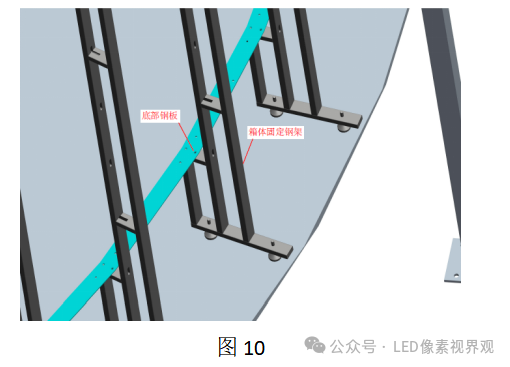

如下图所示，单个钢架可上下/左右微调达到精确定位。

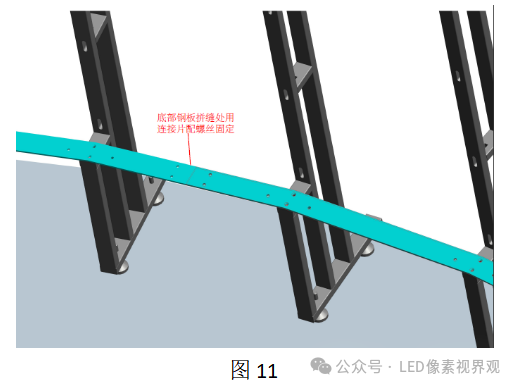

步骤7 底部钢板拼接处用连接片固定。

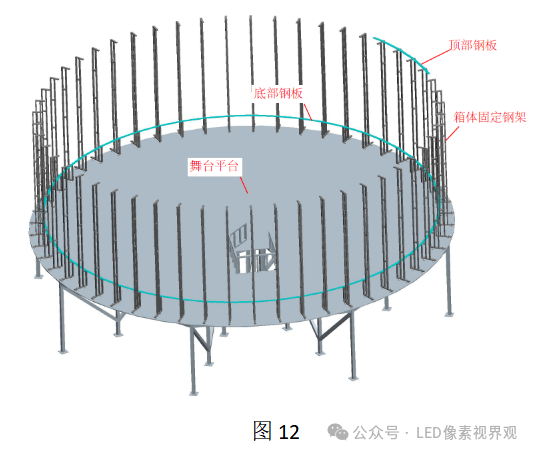

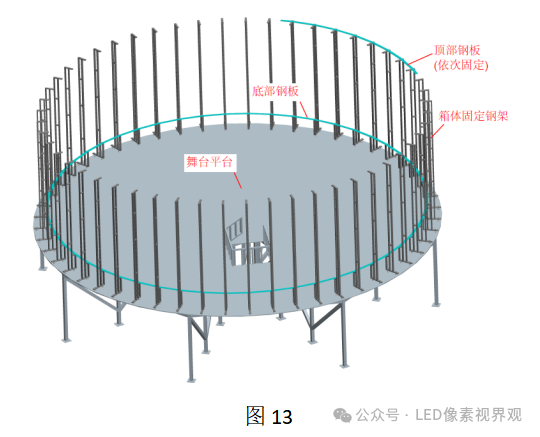

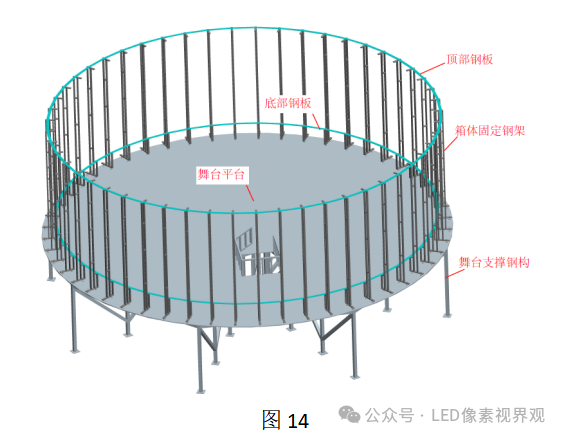

步骤8 如下图，在箱体固定钢架的顶部依次固定顶部钢板。

（顶部钢板拼接处用连接片固定。）

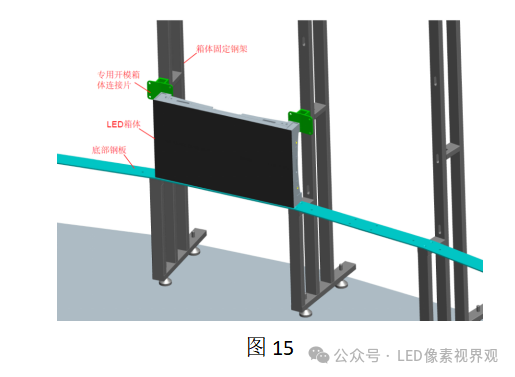

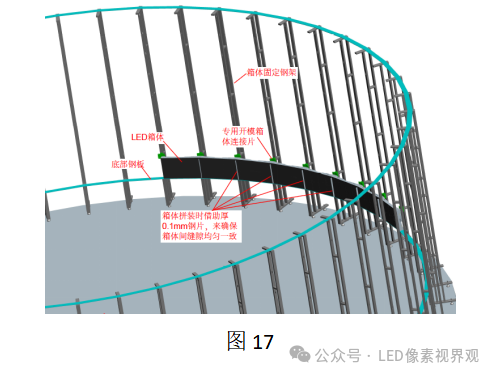

步骤9 如下图，在底部钢板上安装箱体，用专用开模连接片固定好箱体。

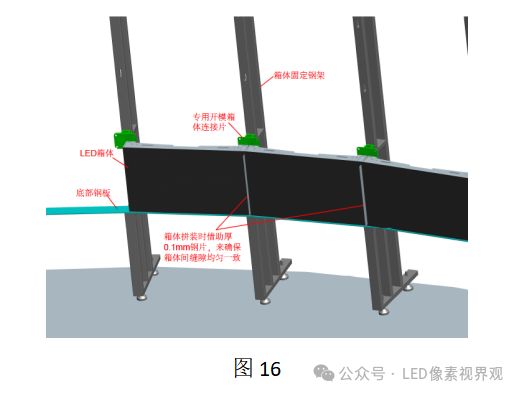

步骤10 装第二个，第三个箱体时，中间用厚0.1mm钢片隔开，确保箱体之间缝隙均匀一致。调好后将钢片取出。

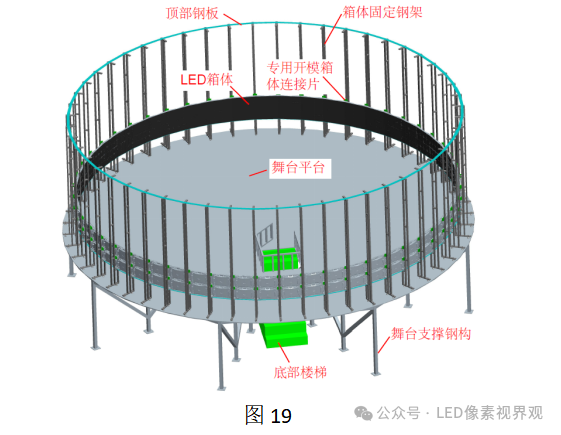

步骤11 依照前面的安装步骤，依次安装第一层箱体。

（第一个箱与最后一个箱的安装，需根据现场实际安装情况，对箱体部分固定钢架或整体钢架进行微调来确保箱体缝隙。）

步骤12 依照前面的安装步骤，安装第二层箱体。

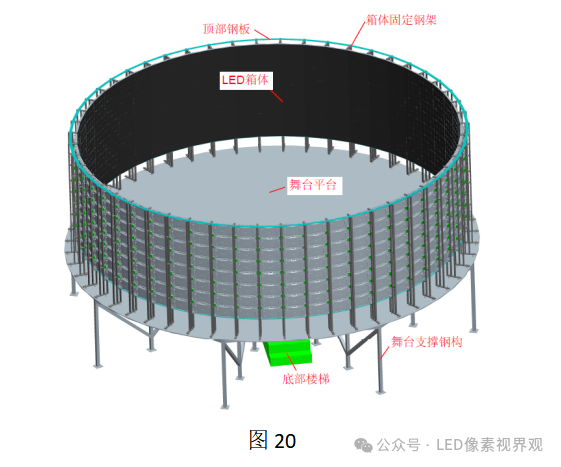

步骤13 依照前面的安装步骤，依次安装更上层箱体。

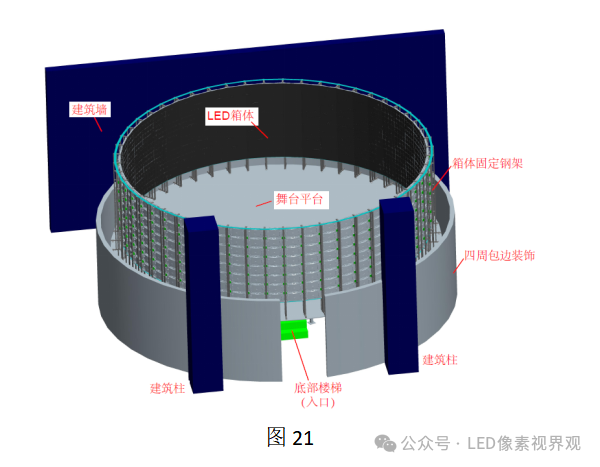

步骤14 屏体四周包边装饰。
